产品概述

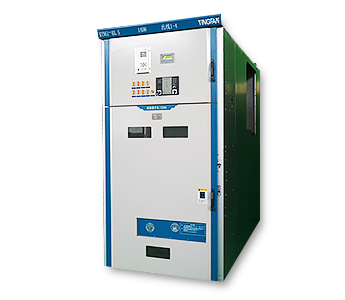

KYN61-40.5铠装移开式交流金属封闭开关设备（以下简称开关柜）适用于三相交流50HZ、35KV单母线及单母线分段电力系统，主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路实行控制、保护和检测，满足IEC60298\GB3906\DL404等标准的要求，并具备完善的“五防”功能。
配移开式ZN85-40.5(3AV3)型真空断路器或SF型和FP系列六氟化硫断路器，采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积；开关柜柜体选用优质敷铝锌钢板经数控钣金加工成型后，通过螺栓螺母和铆螺母链接而成，构件表面采用喷塑或镀锌工艺；开关柜各功能小室均采用金属隔板封隔，并设有压力释放通道。
产品型号含义
K—————— 金属铠装
Y—————— 移开式
N—————— 户内
61—————— 设计序号
40.5—————— 额定电压（KV）
主要技术参数
额定电压：40.5KV
额定短时耐受电流（4S）:20/25/31.5 KA
额定短路开断电流：20/25/31.5 KA
额定峰值耐受电流：50/63/80 KA
额定短路关合电流：50/63/80 KA
额定电流：1250-2500 A
防护等级：IP4X A
外形尺寸（宽*深*高）1400*2800（3000）*2800（括号内数字为SF6手车方案）
