  产品概述

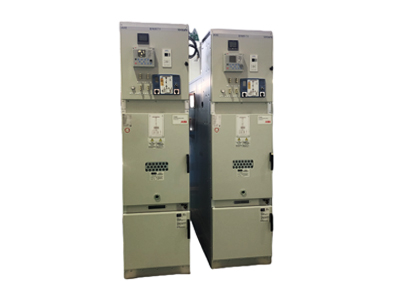

      UniSafe-12 ABB高压授权柜是 ABB 全球同步产品，具有世界各地运行经验，运行可靠，维护量少，额定电压及频率分别为 12kV,50(60H2)。主要用于工厂和电力系统中接受和分配电能。完善的机械联锁，保障电力系统的安全运行。方案设计灵活,可满足用户的不同要求。内配ABB VD4(或VD4)高性能断路器,可快速互换，减少意外停电时间，提高生产效率。
产品特点
高结构强度，抗内部燃弧故障31.5 kA/1 s，满足IAC级AFLR
采用均匀电场及复合绝缘的设计，外形尺寸小，减少用户的土建投资
优质材料选型，可靠性高
主要技术参数
      产品标准：GB 7251.1、GB 7251.12、IEC 61439-1、IEC 61439-2
      额定电压：12kV
      额定绝缘水平：42/75kV
      额定主母线电流：2500kA
      额定分支母线电流：2500kA
      额定短时耐受电流：31.5kA
      额定峰值耐受电流：80kA
      燃弧耐受电流：31.5kA
      基本柜体外形尺寸：高2160mm  宽600/750/1000mm  深1550mm
