产品概述

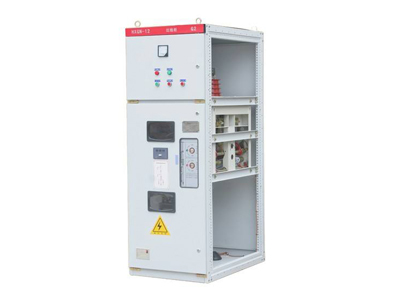

       HXGN□-10Z型环网真空开关柜(简称环网柜)，适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，作为户 内交流三相10kV、 50Hz的环网供电单元和终端配电设备。可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路、电缆线路或电容器组的电容电流。负荷开关—熔断器组合电器柜可一次性开断额定短路电流。在电力系统中作为配电设备的保护、电能的分配和控制之用。主要选配FN5、FN7负荷开关、FNl2变压差式开关、FZN121、FZN25真空负荷开关。

产品型号含义



H——————环网单元

X—————— 箱式结构

G——————固定式

N——————户内型

□—————— 设计序号

-

10—————— 额定电压KV

Z—————— 真空负荷开关

-

□—————— 方案编号

主要技术参数



额定电压：12KV

额定电流：630A

防护等级：IP2X
