产品概述

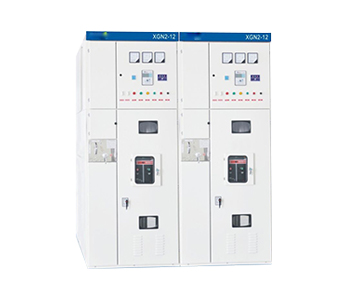

       XGN2—10箱型固定式金属封闭开关设备(简称开关柜)，用于12kV 及以下三相交流50Hz系统中作为接受与分配电能之用，适合于频繁操作的场合，其母线系统为单母线也可派生出单母线带旁路和双母线结构。可根据在普通型开关柜基础上已派生出适合高海拔地区使用的高原型产品。

      本开关柜符合国家标准GB3906《3—35KV交流金属封闭开关设备》及国际标准IEC298的要求，并且具有“五防”闭锁功能，开关柜的主开关采用ZN28A—10系列真空断路器配用CT8系列及CT17/CT19系列弹簧操动机构，根据用户需要也可采用zN28A—10系列弹簧操动机构，根据用户需要也可采用ZN28-10、ZN73(VS1)等整体式断路器，隔离开关采用GN30—10旋式隔离开关、GN22—10大电流隔离开关和GN30—10旋转式大电流隔离开关系列产品。

产品型号含义



X—————— 箱式

G—————— 固定式

N —————— 户内型

2——————设计序号

-

12—————— 额定电压（KV）

(G)—————— 高原型

主要技术参数



额定电压：10 KV

额定工作电压：12KV

额定电流：630、1000、1000、1250、2000、2500、3150A

防护等级：IP2X

操作方式：电磁式、弹簧储能式

外形尺寸：1100mm X 1200mm x 2650mm(1250A以下)
